Детали продукта
Место происхождения: Китай
Фирменное наименование: HOMSH
Сертификация: ISO9001
Номер модели: Комплект разработки замков MI30
Условия оплаты & доставки
Количество мин заказа: 1
Цена: Negotiated
Время доставки: 5-8 рабочих дней
Условия оплаты: T/T
Сплошный порт питания: |
Микро-USB |
Вход: |
100 ~ 240 В 50 ~ 60 Гц 0,28 А |
экспорта: |
5v == 2A |
заряжатель батареи лития: |
Кабель USB с интерфейсом MicroUSB |
Сплошный порт питания: |
Микро-USB |
Вход: |
100 ~ 240 В 50 ~ 60 Гц 0,28 А |
экспорта: |
5v == 2A |
заряжатель батареи лития: |
Кабель USB с интерфейсом MicroUSB |

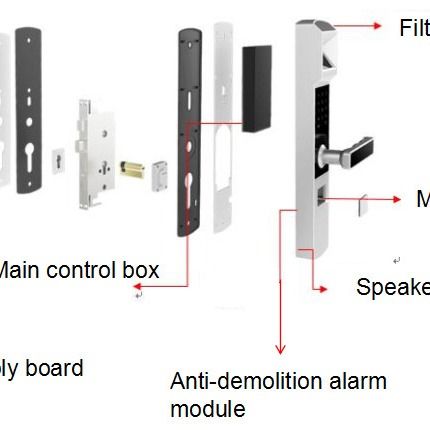

Ирисовое распознавание дверного замка набор разработки HS-QSOL-MI30 набор разработки замка
Описание
Комплект разработки замков - это наша компания, предназначенная для того, чтобы помочь клиентам и разработчикам быстро
Быстрое знакомство и использование комплекта разработки замков и запущенного комплекта разработки, включая главный модуль управления, модуль сигнализации против сноса, аварийную систему MicroUSB
Зарядная плата, плата с перезагрузкой, модуль динамика и другие периферийные ресурсы, пользователи могут обновить плату разработки через основной интерфейс управления платой программы сжигания
Также можно разрабатывать прошивку по мере необходимости.
Главная панель управления
| Серийный номер | Описание |
| ① | Интерфейс оптического модуля для питания и обмена данными оптического модуля |
| ② | Порт Micro-USB аварийного питания подключается к микро-USB интерфейсную плату аварийного питания |
| ③ | Интерфейс сигнализации против сноса, подключенный к модулю сигнализации против сноса |
| ④ | Порт подключения модуля динамика |
| ⑤ | Кабель подключения к двигателю |
| ⑥ | Подключить кабели к плате схемы переключателя сброса |
| ⑦ | Коннектор сенсорной панели (задняя часть главной панели управления) |
| ⑧ | При неправильном вводе пароля или включении выключателя тревоги, сигнализация автоматически вспыхивает |
| ⑨ | Сигнал тревоги низкого напряжения, когда напряжение питания батареи ниже стандартного значения, сигнал тревоги низкого напряжения автоматически включится |
| ⑩ | Цифровой сигнал клавиши, мигающий один раз при прикосновении, не касающийся при выключении; |
Введение в сенсорную панель
| Последовательный номер | Описание |
| ① | Он используется для подключения сенсорной панели к главной панели управления |
| ② | 0 до 9 цифровых сенсорных клавиш |
| ③ | Ключ "#" используется для подтверждения |
| ④ | Ключ "*" - это ключ возврата. |
Круговая плата для сигнализации против сноса
| Последовательный номер | Описание |
| ① | Интерфейс мониторинга сигнала тревоги подключен к соответствующему интерфейсу главной панели управления через кабели |
| ② | При нажатии на переключатель тревоги противоразборка находится в нормальном состоянии, а при подъеме - в состоянии тревоги. |
Перезагрузить панель питания
| Последовательный номер | Описание |
| ① | Кнопка перезагрузки: используется для инициализации системных настроек, нажмите кнопку и отпустите кнопку после 5s Система автоматически запускает и завершает инициализацию |
| ② | интерфейс питания аккумулятора карпа; |
| ③ | Кабельный порт, используемый для подключения к главной панели управления |
громкоговоритель
фильтр
| Последовательный номер | Описание |
| ① | Фильтр исключает влияние видимого света на датчик дальности и защищает датчик дальности |
| ② | Узкополосный фильтр исключает влияние видимого света на инфракрасные изображения |
Литийная батарея и зарядное устройство
| Последовательный номер | Описание |
| ① | 3.7v, 18200mAh батарея, зарядка с интерфейсом MicroUSB |
| ② | Зарядное устройство для литийных батарей (кабель USB с интерфейсом MicroUSB) Ввод: от 100 до 240 В, от 50 до 60 Гц, 0,28 А Выход: 5v == 2A |
MicroUSB Аварийное питание
| Последовательный номер | Описание |
| ① | Интерфейс MicroUSB |
Применение
Помогите разработчикам быстро ознакомиться и использовать комплект разработки замка, воспользуйтесь быстрым развитием продуктов замка распознавания радужной оболочки.
